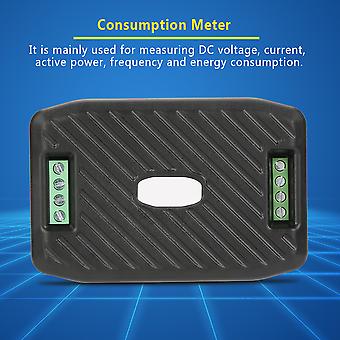

תכונות פונקציה: מד צריכת החשמל DC משמש בעיקר למדידת מתח DC, זרם, הספק פעיל, תדר וצריכת אנרגיה. מדידת זרם: טווח המדידה הנוכחי של מודול מד צריכת החשמל הוא 50A, 100A, 200A, 300A, בהתאם למפרט השאנט החיצוני. שכבה פיזית: השכבה הפיזית של מד צריכת החשמל DC משתמשת בממשק התקשורת UART ל-RS485, קצב ה-baud הוא 9600, 8 סיביות נתונים, 2 סיביות עצירה וללא זוגיות. שכבת יישום: שכבת היישום של מד צריכת החשמל משתמשת בפרוטוקול ModbusRTU עבור תקשורת, ותומכת רק בקודי פונקציות כגון 0x03, 0x04, 0x06, 0x41 ו-0x42. סף: ניתן להגדיר את סף המתח, לחלק אותו לסף מתח גבוה וסף מתח נמוך, כאשר המתח הנמדד עולה על הסף, תופעל אזעקה. מפרט: מתח: טווח מדידה: 0.05-300V (כאשר נפח הבדיקהtage הוא <7V, אנא השתמש במצב אספקת חשמל עצמאי) רזולוציה: 0.01V הנוכחי: טווח מדידה: 0.02-300A (ניתן להתאים עם 50A, 100A, 200A, 300A ארבעה סוגים של שאנט) רזולוציה: 0.01A כח: טווח מדידה: 0.2-90kW רזולוציה: 0.1W דיוק מדידה: 1% צריכת אנרגיה: טווח מדידה: 0-9999 קוט"ש רזולוציה: 1Wh דיוק מדידה: 1% אזעקת מתח יתר: ברירת מחדל של כרך גבוהtagסף: 300V ברירת מחדל של מתח נמוךtagסף: 7V ממשק תקשורת: ממשק RS485 טמפרטורת עבודה: -20 ~ 60 °C גודל מוצר: כ. 9 * 6 * 2.3 ס"מ / 3.5 * 2.4 * 0.9 אינץ' ערכה אופציונלית #1 1 x מד צריכת DC #2 1 x מד צריכת DC + 1 x כבל RS485 ל-USB #3 1 x מד צריכת DC + 1 x 50A שאנט #4 1 x מד צריכת DC + 1 x 100A שאנט #5 1 x מד צריכת DC + 1 x 200A שאנט #6 1 x מד צריכת DC + 1 x 300A שאנט #7 1 x מד צריכת DC + 1 x כבל RS485 ל- USB + 1 x 50A Shunt #8 1 x מד צריכת DC + 1 x כבל RS485 ל- USB + 1 x 100A Shunt #9 1 x מד צריכת DC + 1 x כבל RS485 ל- USB + 1 x 200A Shunt #10 1 x מד צריכת DC + 1 x כבל RS485 ל- USB + 1 x 300A Shunt הערה: ממשק RS485 הוא פלט פסיבי, זקוק לחיבור חיצוני של ספק כוח 5V וספק הכוח החיצוני צריך >100mA. כאשר מתח בדיקת הכניסה נמוך מ-7V, עליו לספק מתח עבודה עצמאי של 5V דרך יציאת USB. אל תשתמש ביציאת ה-USB שהביא המחשב שלך כספק הכוח העצמאי, אחרת זה עלול לגרום נזק למחשב שלך. רשימת חבילות
