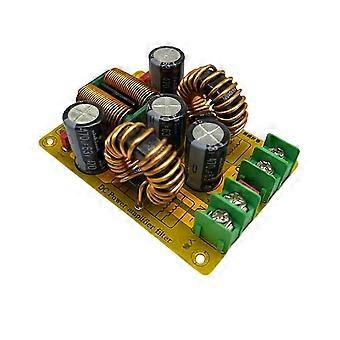

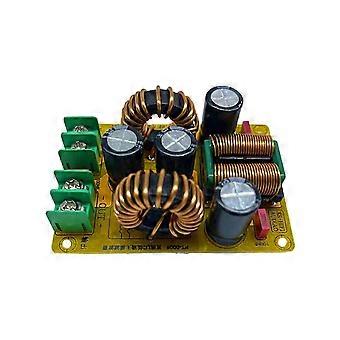

PT-0008 מעגל מסנן מתח DC מבוא: המעגל מורכב מסינון תלת שלבי, החלק הראשון הוא מעגל מסנן LC - - שלב, החלק השני הוא סינון EMI במצב נפוץ, והחלק השלישי הוא מעגל מסנן LC דו-שלבי. מסנן LC נקרא בדרך כלל מסנן פסיבי. זהו התקן קיזוז הרמוני הספק DC מסורתי המורכב ממשרנים וקבלים. זה יכול לסנן הרמוניות באספקת החשמל פעם אחת או יותר. טהר את ספק הכוח DC ואת סינון המצב המשותף, מה שיכול לדכא את הבעיה של הפרעות דופק קבוצתיות חולפות מהירות עם תדר חזרה של כמה קילו-הרץ באתרי משתמשים מסוימים. קלט: DC. פלט: DC. מתח: 50V (מתח גבוה יותר יכול להחליף את הקבל האלקטרוליטי כדי לשפר) זרם: 20A מפרט חלקים עיקריים: לוח מעגלים: לוח פיברגלס FR4 דו צדדי קבל אלקטרוליטי: 50V 470UF קוטר 13 מ"מ מינון 4 יחידות קבלי סרט: 100NF 3 יחידות השראות טבעת מגנטית: כמות של 2 יחידות, (20A שימוש בזרם גבוה FeSiAl), השראות מצב נפוץ; צריכה 1 יחידות, (זרם 20A בחר השראות סרט נחושת שטוח) שקע: 7.62 שקע 2PIN 2 יחידות מודול זה מתאים לביטול השימוש באספקת חשמל DC עם הפרעות אלקטרומגנטיות. ניתן ליישם אותו על מסנן לאחר החלפת פלט אספקת חשמל, מכוניות, אופנועים ו-DC עם הפרעות אלקטרומגנטיות חזקות. קבוצות המפעל שונות, וחלק מהמראה עשוי להיות שונה, מה שאין לו השפעה על המוצר צבע:צילום צבע חומר: ABS תכולת החבילה: 1 x מסנן מעבר נמוך רק תכולת החבילה לעיל, מוצרים אחרים אינם כלולים. הערה: השתקפות אור ותצוגות שונות עלולות לגרום לצבע הפריט בתמונה מעט שונה מהדבר האמיתי. שגיאת המדידה המותרת היא +/- 1-3 ס"מ.
