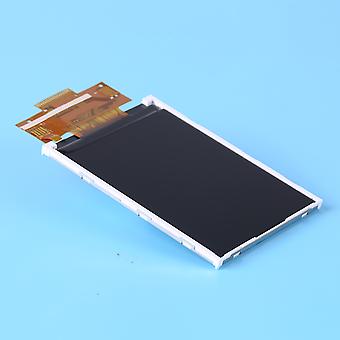

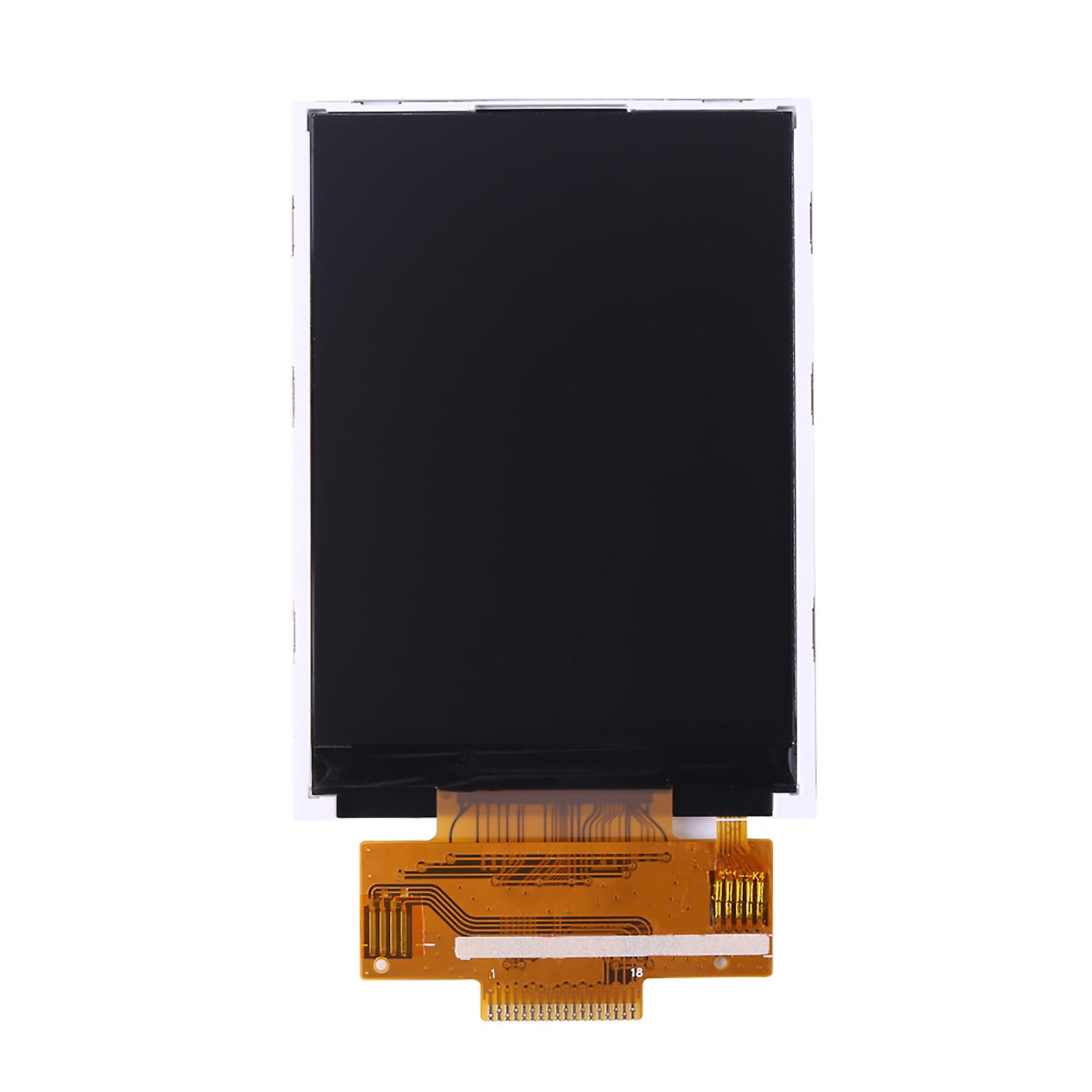

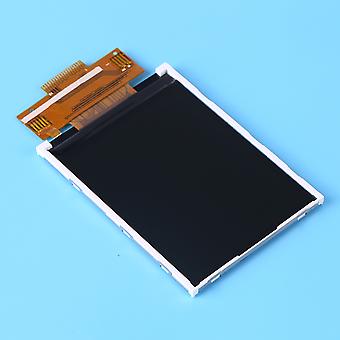

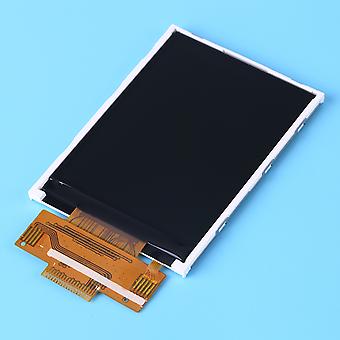

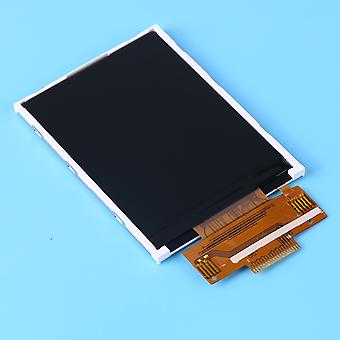

תכונות 1, מודול LCD TFT בגודל 2.8 אינץ', רזולוציה גבוהה 240x320 2, 2.8 אינץ', אוטובוס טורי SPI 4 חוטים, שבב הנהג ILI9341 3, ניתן לשלוט בקלות במודול TFT LCD בגודל 2.8 אינץ', כגון AVR, STM32. 4、ניתן להשתמש בו בכל מערכות משובצות הדורשות תצוגה של תמונה צבעונית באיכות גבוהה 5, שדרוג מושלם צבע אמיתי מפרט תיאור: מודול TFT LCD זה בגודל 2.8 אינץ', ברזולוציה גבוהה של 240x320, ניתן לשלוט בקלות, כגון AVR, STM32, ניתן להשתמש בו בכל מערכות משובצות הדורשות תצוגה תמונה צבעונית באיכות גבוהה. תכונות: מודול TFT LCD בגודל 2.8 אינץ', 240x320 ברזולוציה גבוהה. 2.8 אינץ', אפיק טורי SPI 4 חוטים, שבב דרייבר ILI9341. מודול TFT LCD זה בגודל 2.8 אינץ' יכול להיות קל לשליטה, כגון AVR, STM32. ניתן להשתמש בו בכל מערכות משובצות הדורשות תצוגה תמונה צבעונית באיכות גבוהה. שדרוג מושלם לצבע אמיתי. תמיכה במתח כניסה 3.3V מפרט: חומר: מסך LCD גודל: 2.8 אינץ' שבב בקרה: ILI9341 רזולוציה: 240*320 שטח תצוגה: 43.20 (W) * 57.60 (H) סוג ממשק: ממשק SPI 4 חוטים מספר פינים: 18 פינים צבע תצוגה: 262K צבע מלא טמפרטורת עבודה: -20 ~ 70 מעלות גודל פיקסל: 0.18*0.18 (מ"מ) מתח עבודה: 3.3V סוג תצוגה: TFT משקל: 16 גרם מבנה: ממשק: מספר PIN סמל תיאור 1 GND ארץ 2 איפוס אות איפוס סיכת LCM פעיל נמוך. 3 SCL פין זה משמש שעון ממשק טורי בממשק נתונים טורי 4 חוטים 8 סיביות. אם לא נעשה בו שימוש, יש לחבר את הסיכה הזו ל-IOVCC או ל-GND. 4 D/C -מערכת 4 שורות (D/CX): משמשת כפקודה או בחירת פרמטר. תקן לרמת IOVCC כאשר אינו בשימוש. 5 מדעי המחשב סיכת בחירת שבב (מופעלת "נמוך") 6 סוכנות הידיעות הצרפתית אות כניסה טורי. הנתונים מיושמים בקצה העולה של אות ה-SCL. אם לא נעשה בו שימוש, תקן את הסיכה הזו ב-IOVCC או GND 7 SDO אות פלט טורי. הנתונים מוצאים בקצה הנופל של אות ה-SCL. אם לא נעשה בו שימוש, פתח את הסיכה הזו 8 סי.אן.די ארץ 9 כרטיס אשראי וירטואלי ספק כוח ל-LCM (2.8V-3.3V) 10 לדה אנודה של תאורה אחורית (3.0V-3.4V אופייני: 3.2V) 11 LEDK1 קתודה של תאורה אחורית 12 LEDK2 קתודה של תאורה אחורית 13 LEDK3 קתודה של תאורה אחורית 14 LUDK4 קתודה של תאורה אחורית 15 XL סיכת בקרה בלוח מגע 16 יו סיכת בקרה בלוח מגע 17 XR סיכת בקרה בלוח מגע 18 י.ד. סיכת בקרה בלוח מגע החבילה כוללת: צג TFT LCD אחד (ללא לוח מגע) הערה: דגם זה ללא לוח מגע רשימת חבילות
