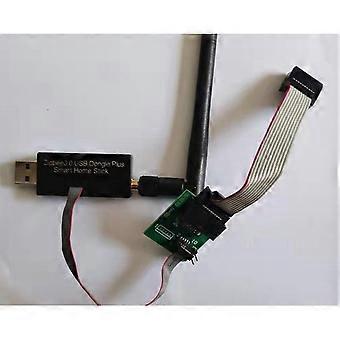

השבב הראשי מאמץ את CC2652P, מיקרו-בקר אלחוטי מרובה פרוטוקולים עם מגבר כוח משולבתומך ב-Bluetooth 5.2 Low Energy, Thread, פרוטוקולי Zigbee 3.0 גישה ללא כאבים לשילוב ZHA של Home Assistant או לתוסף Zigbee2Mqtt. אתה יכול גם לגשת ל- HassIO בשבב המרת יציאת OpenWrtUSB CP2102, זיהוי מקוון עם הגנת פריקה אלקטרוסטטית (ESD) מחוון כוח: מציין את מצב ההספק. לאחר חיבור המתכנת או יציאת ה-USB, המחוון נדלק יציאת תכנות ויציאת ניפוי באגים: משמש לחיבור XDS110 או מתכנתים מתאימים אחרים, רצף הקווים הוא כדלקמןמחוון מצב: המחוון השמאלי הוא מחוון אדום, המחובר ל-DIO6 של CC2652P ונדלק ברמה גבוהה. המחוון הימני הוא מחוון ירוק, המחובר ל- DIO7 של CC2652P ונדלק ברמה גבוהה. כפתור איפוס: משמש לאיפוס שבב CC2652P, משמש לכניסה למצב BOOTLOAD או מצבים אחרים שצריך לאפסKEY1: התחבר ל-DIO15, רמה נמוכה לאחר לחיצה על KEY2: התחבר ל-DIO14, רמה נמוכה לאחר לחיצה על יציאת USB: עבור USB ליציאה טורית, שבב ההמרה הוא CP2102. בקרת שבב SWITCH: השתמש בבקרת DIO28, DIO29. סגנון: גרסה בסיסית חומר: פלסטיקצבע: שחורתכולת החבילה: 1 * CC2652P CC2652 דונגל אלחוטי USB רק תוכן החבילה לעיל, מוצרים אחרים אינם כלולים. הערה: אור ותצוגות שונות עלולים לגרום לצבע הפריט בתמונה מעט שונה מהדבר האמיתי. שגיאת המדידה המותרת היא +/- 1-3 ס"מ.
